天津商儲庫支線全長27km（起點大港樞紐庫，終點天津商儲庫），管道外徑813mm，壓力2.5MPa,管道材質L360，外防腐為3PE。

  本段進行了漏磁內檢測作業，共發現10處隱患點，需要采用永久修復措施進行修復補強。本次施工對其中3、9、10號共3處隱患點進行安裝B型套筒補強修復。

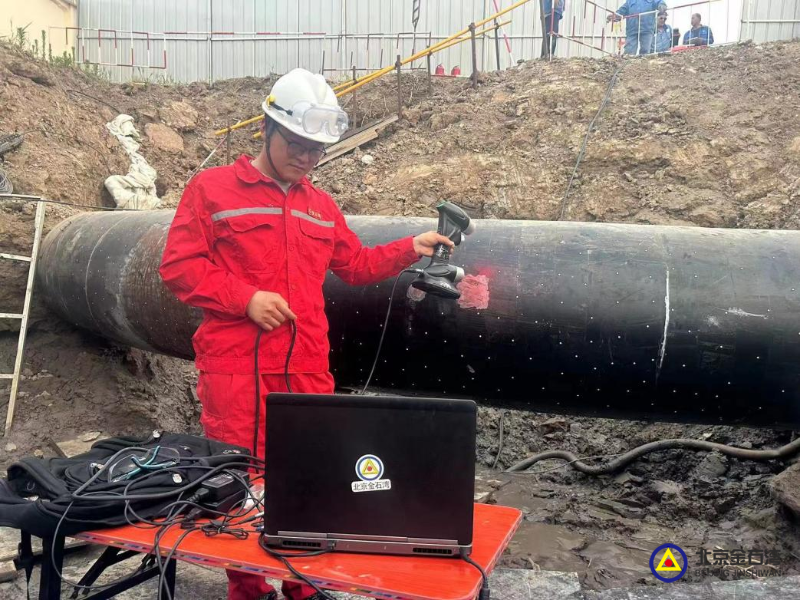

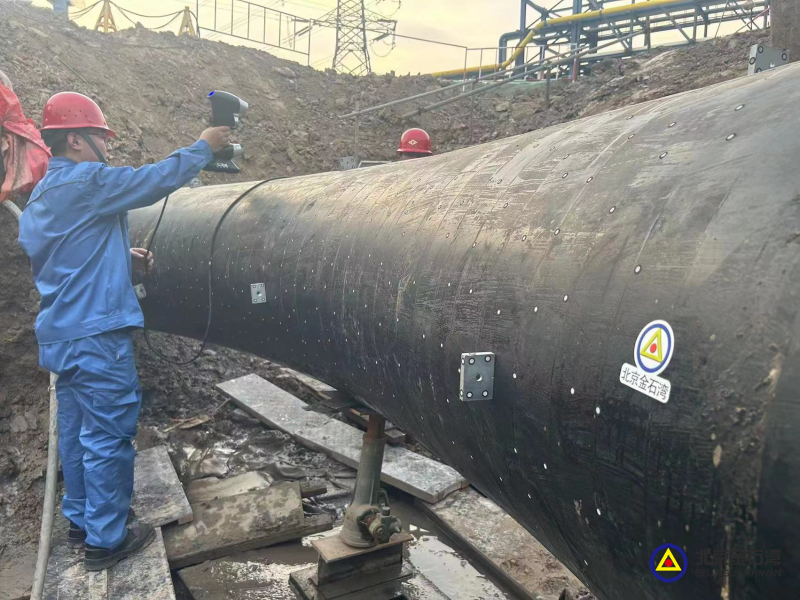

  10號點為彎管處難度極高，我公司采用工業級3D掃描儀，非接觸式高速激光測量方式，把現場管道情況采集到電腦上處理成點云文件，后期通過專業逆向團隊，把采集的點云逆向成幾何尺寸 通過幾何完善后期的修補。

  可快速獲取物體三維數據，精準得出幾何曲面上的偏差值，最高精度可達0.02mm。快速獲取零件的3D數據模型（1）做出實測數據比對檢測報告。（2）為產品逆向提供精準數據，并轉化為支持實際生產研發CAD圖紙。（3）可配合先進的3D打印技術，從而使新產品開發周期大大縮短！超高的配置，集成內置的攝影測量技術，即可實現大件高精度快速掃描，又可實現小件細節掃描。

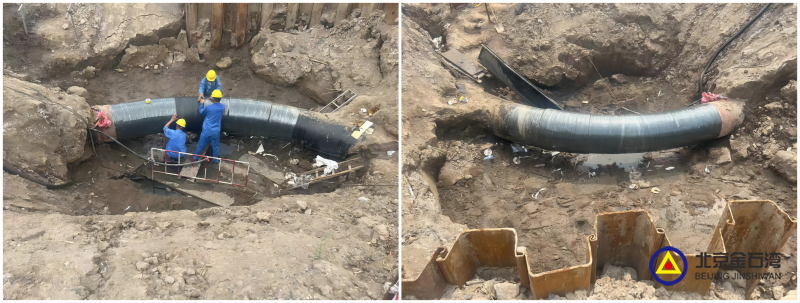

  此次施工為10號點位置為國儲場外西北角，施工作業坑因是在轉角樁位置開挖非常有難度，在開挖完成管線全部顯露出來后沒想到難度更大，因缺陷點正好在813六倍彎頭3.5米1點鐘方向?qū)儆诋愋蕴幦毕蔹c(diǎn)，我公司隨即開展項目異型套筒研討會，隨即制定方案，使用工業級3D掃描儀及現場實際測繪雙重數據已保確認無誤。

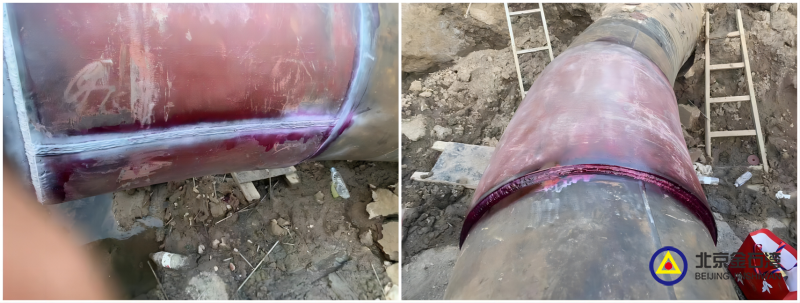

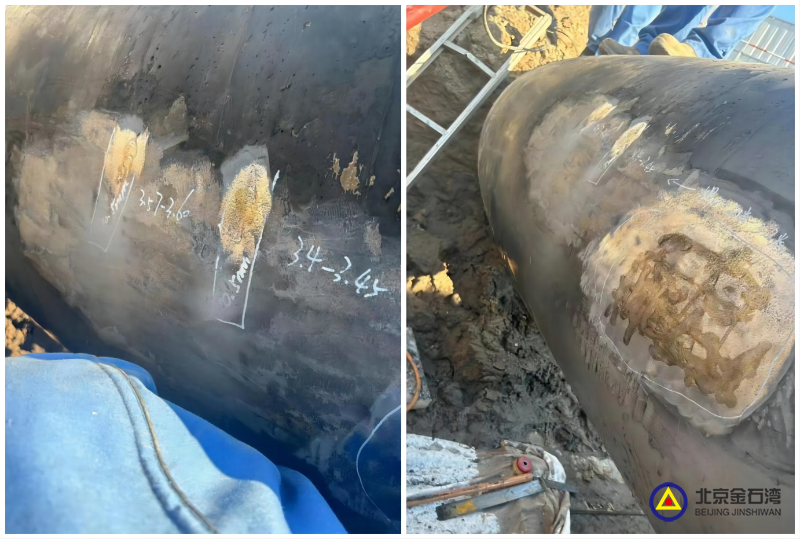

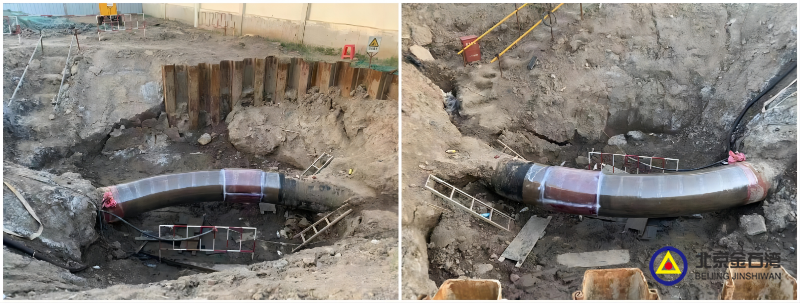

  開始制作異型套筒，經過公司技術研發部、技術裝備部、工程部及公司全體部門的不屑努力下經歷10天的制作時間成品制作成功，由2023年7月16日進行安裝套筒，首先將原管線減薄點進行焊接填補，檢測合格后進行套筒位置打磨拋光，異型套筒組裝由于是異型套筒組裝及緊固不能與普通套筒相同，我們采用螺栓緊固將套筒安裝至母材缺陷位置，找準測繪點進行組對，組對完成后與原測繪數據相同，套筒與母材間隙在3-6mm之間，安裝套筒完畢后由于是下雨天氣，正常焊接套筒在7小時作業由于下雨天氣許多地方受限制，這樣就加大焊接難度，我公司李寧、趙亮兩位焊工，不辭辛苦連續作業7小時在下雨天氣這樣惡劣的環境下不負眾望完成焊接作業。得到業主的認可，使我們理解公司安全高效、標準規范、真正意義。

   焊工焊接完成后，我們專業檢測隊伍在焊口冷卻具備檢測標準后，馬不停蹄的進行滲透檢測，滲透檢測合格后我們接到甲方通知馬上進行防腐作業。

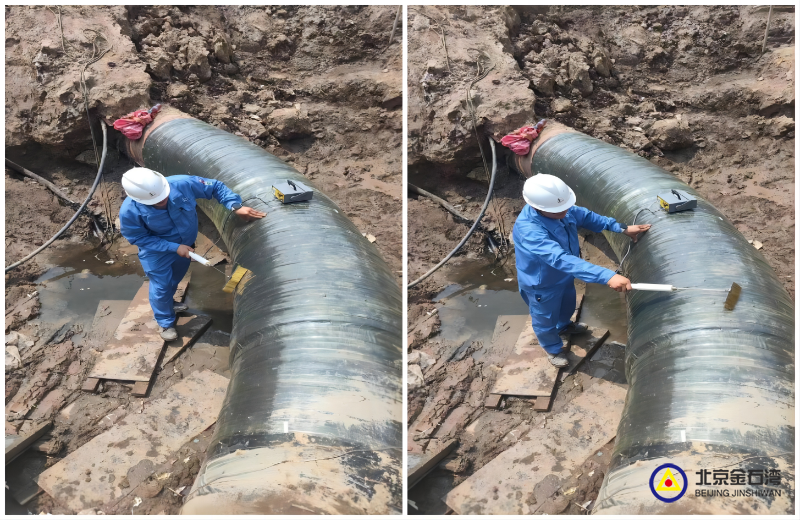

 經過我公司人員不屑的努力下，異型套筒在安裝、焊接、滲透檢測合格、防腐、電火花檢測合格、到后期操作坑回填、經歷連續作業13小時時間，圓滿完成此次天津商儲異型套筒安裝作業，得到商儲業主一致好評！

專業的事情還是要有專業的隊伍來解決，此次異型套筒作業能夠得到業主的高度評價也是離不開公司所有領導及員工的全力配合下，才使得此項目圓滿結束！
